产品名称:	全自动无菌BIB灌装机
浏览次数：	3490
上架时间:	2024-09-18

产品介绍

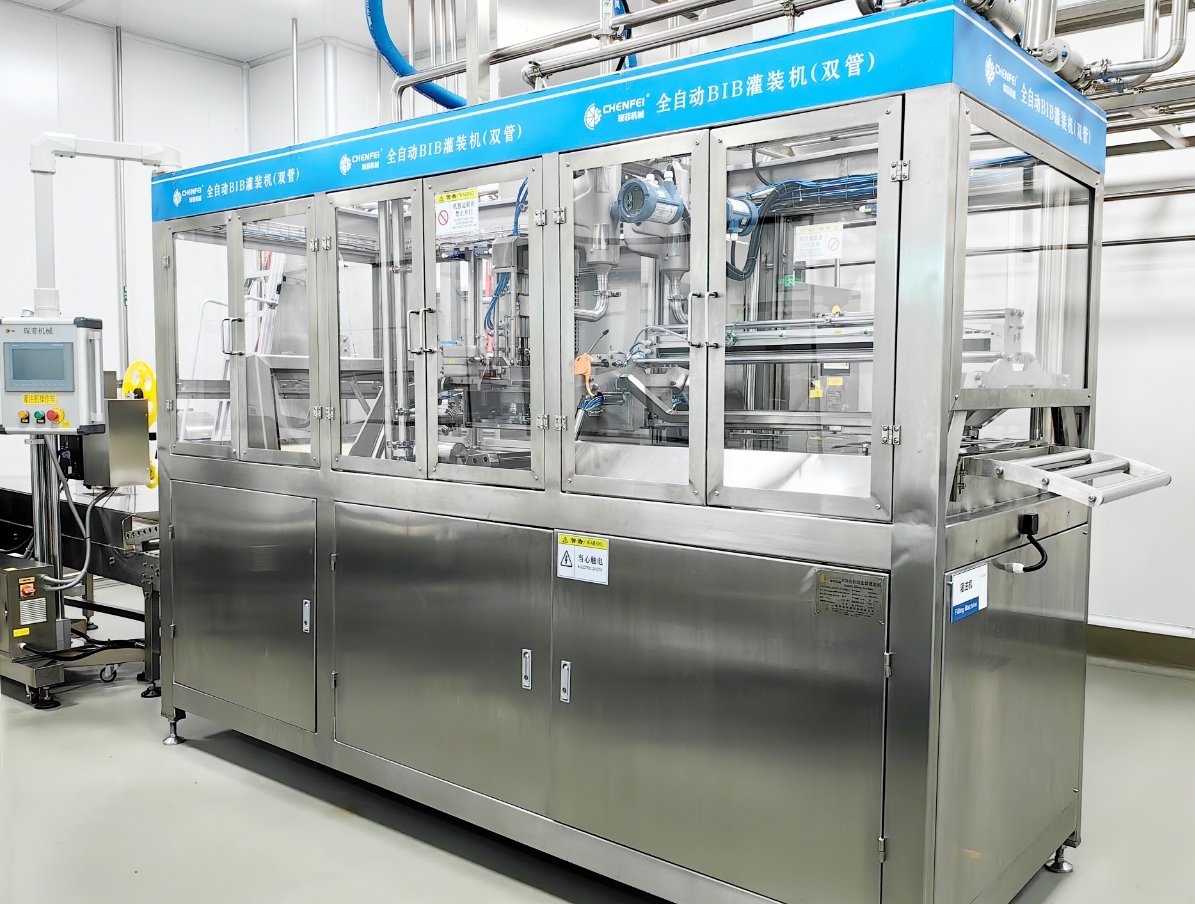

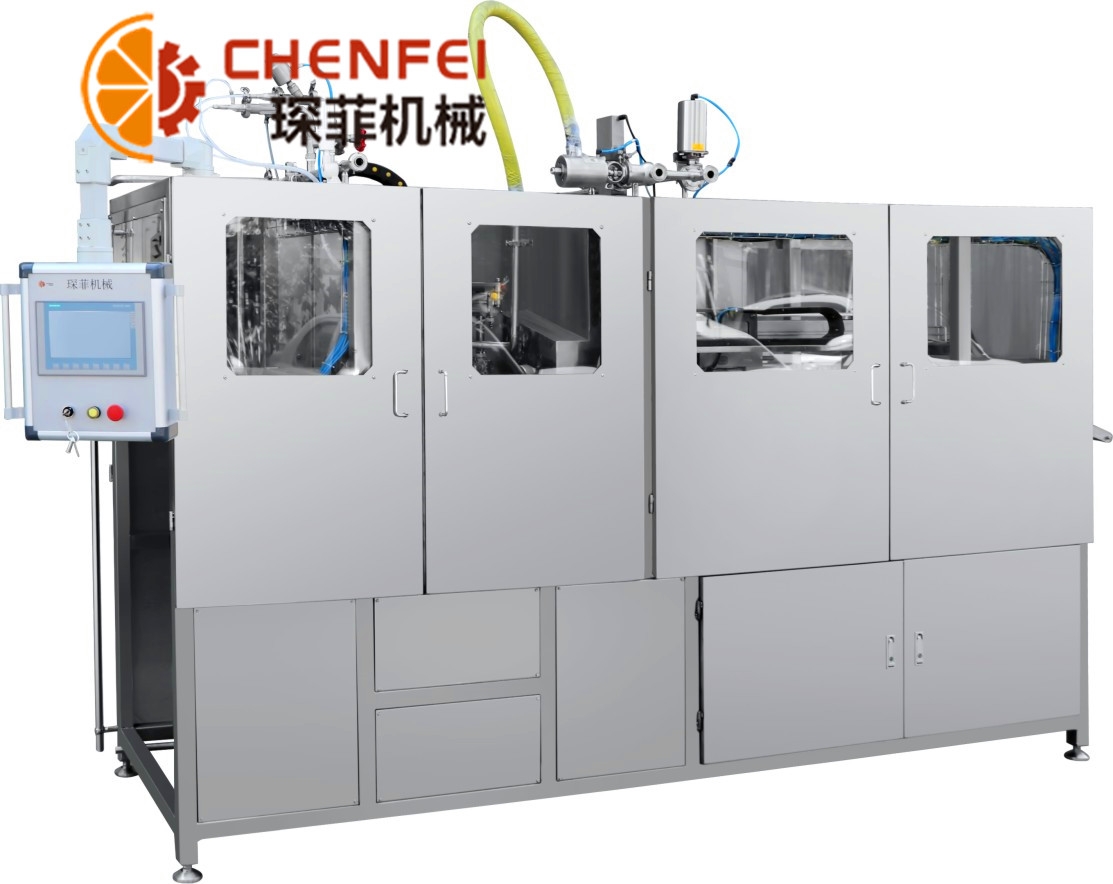

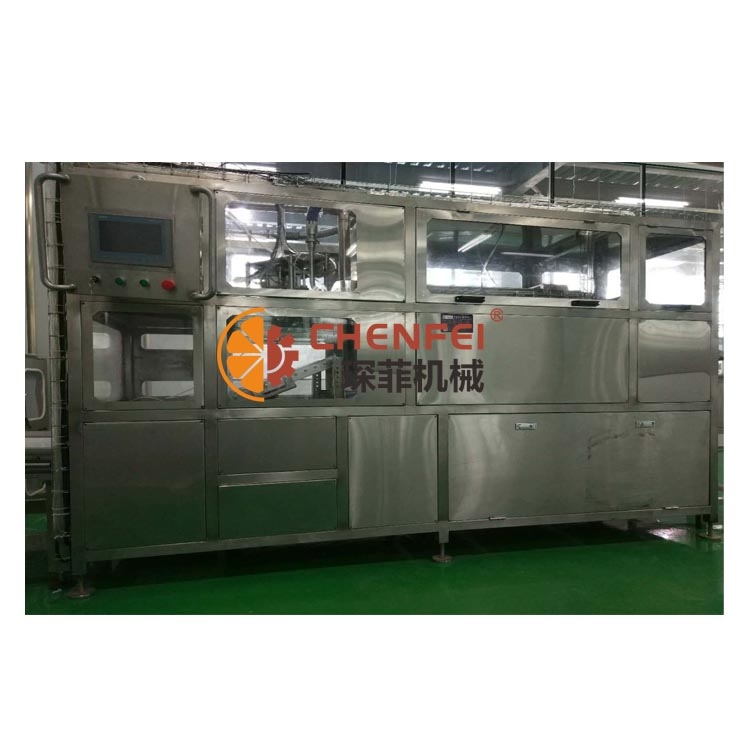

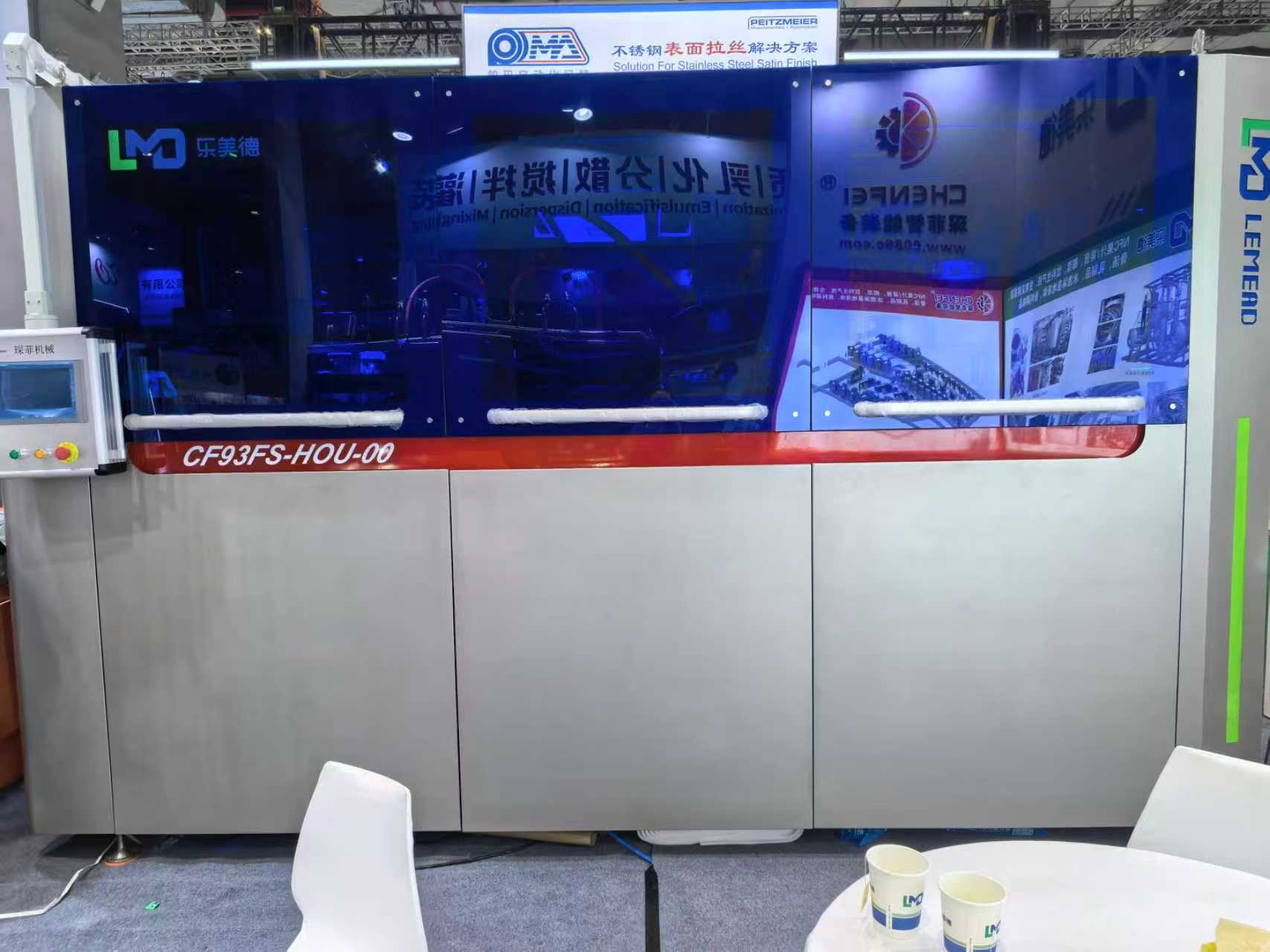

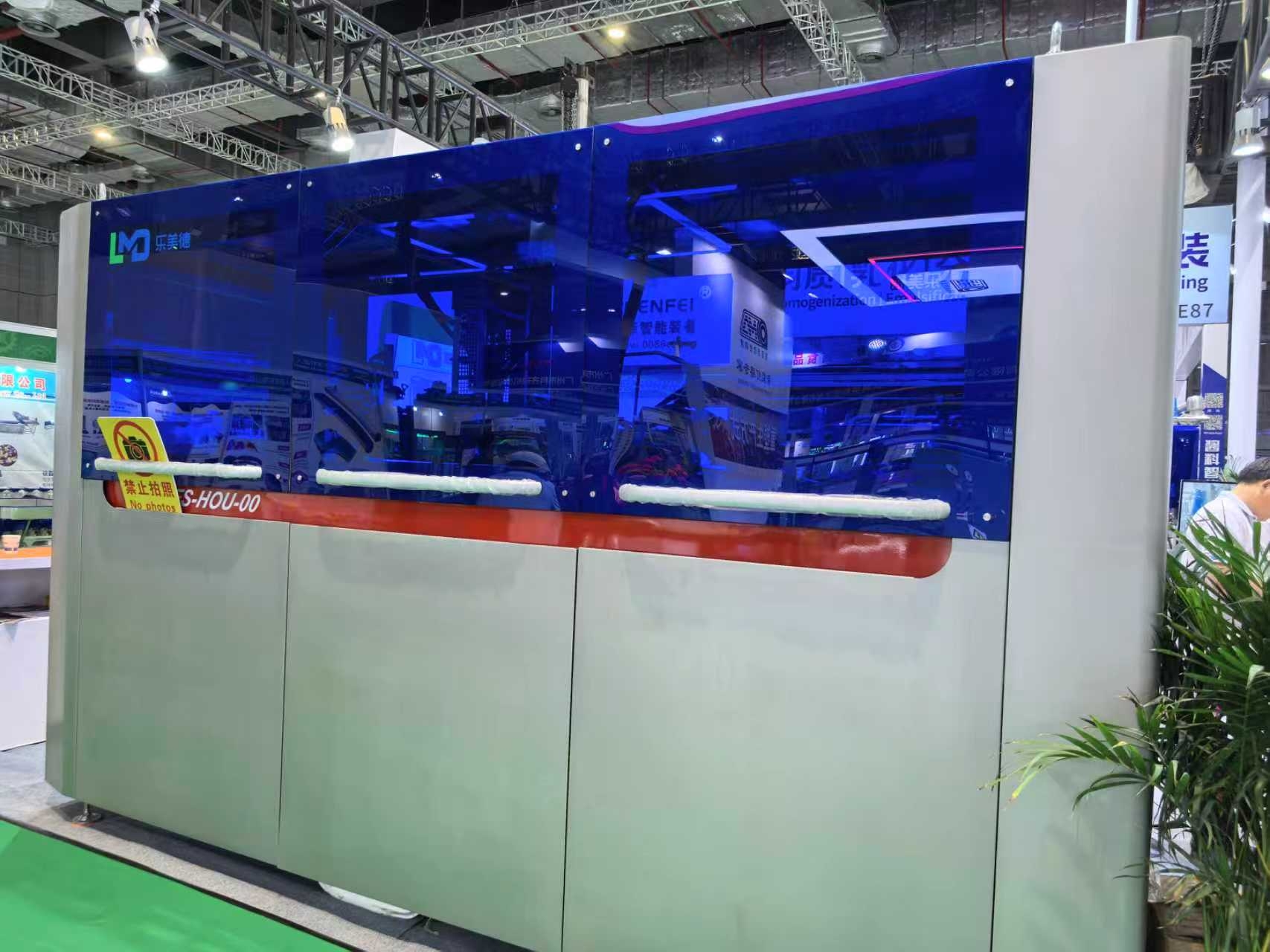

全自动 BIB 灌装机可将连续的无菌袋在在自有的洁净非无菌或无菌室内完成灌装后自动分离并输出，实现自动灌装，提高生产效率、降低劳动强度。

灌装机由非无菌/无菌灌装系统、重量计量系统、SIP自消毒系统、温度调节系统、人机界面与PLC控制系统、滚轮输送系统和操作平台等组成。室温下，把经过杀菌后的产品在与外界隔离的自带无菌室内，利用机械手自动完成开盖、灌装、压盖等动作，达到灌装的目的。

适用范围：

适合灌装水果原汁、浓缩汁、果酱、饮料原浆、糖浆、制药或其它浓缩产品等粘稠性流体行业的无菌充填灌装。广泛应用于果汁、果酱、饮料及调味品等流体食品的无菌包装。

操作流程:

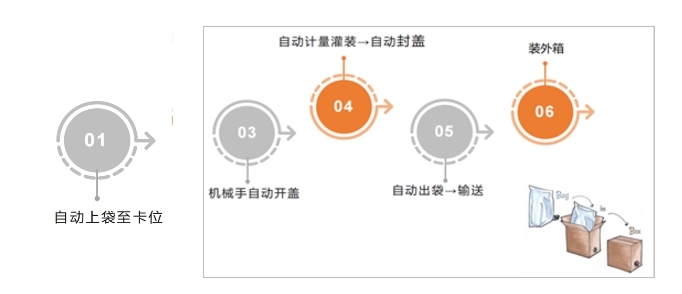

自动送袋→进袋→袋嘴蒸汽预灭菌→▲封袋→开盖→开盖检测→灌装→▲封袋→ 封盖→BIB 袋分割→ 出袋

1、灌装机使用之前，系统进行自动清洗、消毒。整个流程全自动控制，包括CIP清洗以及后续的SIP消毒，两

个处理过程都是通过阀门以及喷嘴的顺序动作来实现对灌装腔以及管道阀门系统的清洗消毒。在清洗和消毒的过程中，如果有任何报警被触发，则系统定时器自动清零，重新执行清洗消毒程序。从报警解除之后才重新开始计时。

2、阀口被人工置入灌装头后，系统自动执行灭菌、开盖、灌装、计量程序。在灌装过程中，喷嘴喷入的蒸汽温度和灌装阀处的温度被时刻监控和控制。对于低酸产品，采用雾化消毒剂的方式来进行消毒。

3、如果选装全自动上袋系统，在按下START CYCLE开始键后，设计即开始自动上袋、灭菌、开盖、灌装、重新上盖、输出、下一个袋子的供袋等系列动作。

(注：非无菌系列无灭菌步骤)

产品设计概要：

1、产品以人机界面、PLC组成的控制系统，使得操作方便、直观，具备自检测与保护功能。

2 、卫生洁净灌装阀有相关的认证，移动组件使用无菌热障以实现无菌环境下的灌装，灌装室独特设计，避免冷凝水滴漏。

3、灌装机为模块式设计，出厂前预组装并经过测试，在客户现场可即插即用。简约化的设计理念使灌装机简便易用，可适配于样袋、1L-25L无菌袋进行灌装，满足各种不同供应商提供的无菌袋和阀口形式。

4、采用1吋灌装头以及相关灌装附件，可灌装各种流体、粘稠物料、低酸产品以及含有颗粒的产品。

5、三种计量系统可选：称重计量或流量计计量，电磁流量计量或直量计量，配件品牌采用E+H 、艾默生，计量精准、稳定灌装容积误差≤0.25%）。

6、可靠的夹袋口设计，保证设备平稳运行，不伤袋口。

设备常规配置：

1、一体式304 不锈钢支撑框架，可由 20 英尺的标准集装箱运输，带操作平台

2、304不锈钢灌装头

3、和物料接触部件为304L不锈钢材质

4、CIP&SIP 管路以及产品管路为 304 不锈钢

5、蒸汽处理以及分布系统

6、电柜不锈钢材质。电柜配置 PLC和控制系统、操作面板、电气自动化系统、调制解调器（远程维护使用）

7、E+H电磁流量计计量

选购部件以及设备：

1、质量流量计、直量流量计或者电子秤

2、标签打印机

3、带可移除存储卡的诊断记录仪

技术明细：

1、产品管道上配置无菌型阀门。

2、流量控制由容积式计量或者计重式流量计。针对于均匀的流体、浓浆、较粘产品的灌装精确度可达到± 0.25%

3、对报警信号进行编号并描述，在显示器上显示。

4、由 PT100 温度传感器以及 PLC 控制系统进行温度监控与控制，结果通过控制面板的人机界面显示无菌罐/灌装头数。

5、如采用单头无菌灌装机或全自动上袋的双头无菌灌装机，建议本设备和产能匹配的UHT链接使用或增加无菌罐。无菌罐可起到缓冲作用，使得灌装机持续工作，而无需在满包、空包切换时出现回流情况。

6、本自动无菌罐装机，适用于 1-25L规格的包装袋，自动灌装，可以达到 160-200包/小时(2升)。

7、两套卡钳支撑无菌袋，避免对包和阀口的焊接层施加应力。

8、马达辊道输送带非常易于满袋和空袋的更换输送。

设备主要部件配置：

型号	CF93BSS450A
电源&功率	^220V⁵⁰^HZ^1.5^kw
适用产品	果汁/果酱/果酒/啤酒/黄酒/水/醋/蛋液等密度均匀流体
最大颗粒	0.1mm
适用无菌袋范围及尺寸范围(mm)	1~25L(连袋) L:270~760 B:180*495
适用无菌袋盖型(特殊盖型可定制)	1 寸口盖型或碟阀口
盖型摸具及可更换性	可更换，按样袋制作
更换摸具	选配，模具及更换费用另计
蒸汽耗量	40kg/h 3bar
最大耗气量	35NL/min 3bar
最大灌装速度(无双氧水消毒时)	20L/袋 260 袋/H (来料流速 9000L/H)
与物料接触材质	SUS304
流量计	E+H 电磁流量计
流量计精度	2.5‰ ，流量计精度高于实际充填精度
灌装精度(流量压力恒定)	±5‰
称重复核	选配，预留信号采集口
灌装阀密封	PEEK
密封件	国产优质
执行动元件	费斯托（Festo）
CIP	自动对接+自动阀组
SIP	进料管连机 SIP
SIP 方式	过热水
蒸汽腔控温阀	上海远安/溧阳四方
袋嘴蒸汽灭菌控制阀	上海远安/溧阳四方
CIP 阀组	上海远安/溧阳四方
SIP 阀组	上海远安/溧阳四方
SIP 疏水阀	有
蒸汽保护开启方式	自动
蒸汽疏水阀	斯派莎克
出袋输送机	选配
标签打印机	选配
物料活动连接管	意大利进口软管国内压头符合 FDA 标准或蒸汽保护活动关节
电气配置
PLC	西门子 1200 系列
人机界面	西门子 9 ’屏
气动元器件	费斯托（Festo）
气动控制电磁阀	费斯托（Festo）
断路器	施耐德
中间继电器	霍尼韦尔
磁性开关	费斯托（Festo）
光电开关	欧姆龙
私服电机	西门子
温度传感器	国产一线
蒸汽压力检测	选配
压缩空气压力检测	选配
无纸记录仪	安东
无纸记录仪记录数据范围	^1.物料温度(^SIP^及^CIP⁾ 2.灌装腔温度
远程调试模块	有，国产
硬件	一年
易损件	质保三个月，随机提供全套易损件一套
上门服务	除安装调试外，另提供一次上门服务(质保期内)
软件质保	一年
●故障排除	2 小时内电话指导，质保期内 48 小时内上门服务
●质保期外售后服务	2 小时内电话指导，72 小时内上门服务
